Pengertian CPU dan Fungsi Struktur CPU

Pengertian

CPU merupakan komponen terpenting dari sistem komputer. CPU adalah komponen pengolah data berdasarkan instruksi – instruksi yang diberikan kepadanya. Dalam mewujudkan fungsi dan tugasnya, CPU tersusun atas beberapa komponen sebagai bagian dari struktur CPU

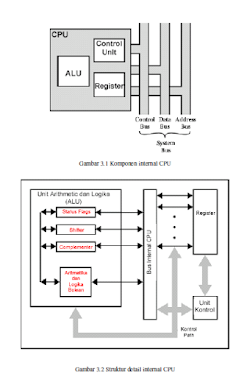

Fungsi Struktur CPU

Arithmetic and Logic Unit (ALU), bertugas membentuk fungsi – fungsi pengolahan data komputer. ALU sering disebut mesin bahasa (machine language) karena bagian ini mengerjakan instruksi – instruksi bahasa mesin yang diberikan padanya. Seperti istilahnya,ALU terdiri dari dua bagian, yaitu unit arithmetika dan unit logika boolean, yang masing – masing memiliki spesifikasi tugas tersendiri.
Control Unit, bertugas mengontrol operasi CPU dan secara keselurahan mengontrol komputer sehingga terjadi sinkronisasi kerja antar komponen dalam menjalankan fungsi – fungsi operasinya. Termasuk dalam tanggung jawab unit kontrol adalah mengambil instruksi – instruksi dari memori utama dan menentukan jenis instruksi tersebut.
Registers, adalah media penyimpan internal CPU yang digunakan saat proses pengolahan data. Memori ini bersifat sementara, biasanya digunakan untuk menyimpan data saat diolah ataupun data untuk pengolahan selanjutnya.
CPU Interconnections, adalah sistem koneksi dan bus yang menghubungkan komponen internal CPU, yaitu ALU, unit kontrol dan register – register dan juga dengan bus – bus eksternal CPU yang menghubungkan dengan sistem lainnya, seperti memori utama, piranti masukan/keluaran.

Fungsi CPU

Fungsi CPU adalah penjalankan program – program yang disimpan dalam memori utama dengan cara mengambil instruksi – instruksi, menguji instruksi tersebut dan mengeksekusinya satu persatu sesuai alur perintah. Untuk memahami fungsi CPU dan caranya berinteraksi dengan komponen lain, perlu kita tinjau lebih jauh proses eksekusi program. Pandangan paling sederhana proses eksekusi program adalah dengan mengambil pengolahan instruksi yang terdiri dari dua langkah, yaitu : operasi pembacaan instruksi (fetch) dan operasi pelaksanaan instruksi (execute). Siklus instruksi yang terdiri dari siklus fetch dan siklus eksekusi. Pada setiap siklus instruksi, CPU awalnya akan membaca instruksi dari memori. Terdapat register dalam CPU yang berfungsi mengawasi dan menghitung instruksi selanjutnya, yang disebut Program Counter (PC). PC akan menambah satu hitungannya setiap kali CPU membaca instruksi. Instruksi – instruksi yang dibaca akan dibuat dalam register instruksi (IR). Instruksi instruksi ini dalam bentuk kode – kode binner yang dapat diinterpretasikan oleh CPU kemudian dilakukan aksi yang diperlukan. Aksi – aksi ini dikelompokkan menjadi empat katagori, yaitu :

CPU – Memori, perpindahan data dari CPU ke memori dan sebaliknya.
CPU –I/O, perpindahan data dari CPU ke modul I/O dan sebaliknya.
Pengolahan Data, CPU membentuk sejumlah operasi aritmatika dan logika terhadap data.
Kontrol, merupakan instruksi untuk pengontrolan fungsi atau kerja. Misalnya instruksi pengubahan urusan eksekusi.

Perlu diketahui bahwa siklus eksekusi untuk suatu instruksi dapat melibatkan lebih dari sebuah referensi ke memori. Disamping itu juga, suatu instruksi dapat menentukan suatu operasi I/O. Perhatikan gambar 3.4 yang merupakan detail siklus operasi pada gambar 3.3, yaitu :

Instruction Addess Calculation (IAC), yaitu mengkalkulasi atau menentukan alamat instruksi berikutnya yang akan dieksekusi. Biasanya melibatkan penambahan bilangan tetap ke alamat instruksi sebelumnya. Misalnya, bila panjang setiap instruksi 16 bit padahal memori memiliki panjang 8 bit, maka tambahkan 2 ke alamat sebelumnya.
Instruction Fetch (IF), yaitu membaca atau pengambil instruksi dari lokasi memorinya ke CPU.
Instruction Operation Decoding (IOD), yaitu menganalisa instruksi untuk menentukan jenis operasi yang akan dibentuk dan operand yang akan digunakan.
Operand Address Calculation (OAC), yaitu menentukan alamat operand, hal ini dilakukan
apabila melibatkan referensi operand pada memori.
Operand Fetch (OF), adalah mengambil operand dari memori atau dari modul I/O.
Data Operation (DO), yaitu membentuk operasi yang diperintahkan dalam instruksi.
Operand store (OS), yaitu menyimpan hasil eksekusi ke dalam memori.

Fungsi Interupsi

Fungsi interupsi adalah mekanisme penghentian atau pengalihan pengolahan instruksi dalam CPU kepada routine interupsi. Hampir semua modul (memori dan I/O) memiliki mekanisme yang dapat menginterupsi kerja CPU. Tujuan interupsi secara umum untuk menejemen pengeksekusian routine instruksi agar efektif dan efisien antar CPU dan modul – modul I/O maupun memori. Setiap komponen komputer dapat menjalankan tugasnya secara bersamaan, tetapi kendali terletak pada CPU disamping itu kecepatan eksekusi masing – masing modul berbeda sehingga dengan adanya fungsi interupsi ini dapat sebagai sinkronisasi kerja antar modul. Dengan adanya mekanisme interupsi, prosesor dapat digunakan untuk mengeksekusi instruksi – instruksi lain. Saat suatu modul telah selesai menjalankan tugasnya dan siap menerima tugas berikutnya maka modul ini akan mengirimkan permintaan interupsi ke prosesor. Kemudian prosesor akan menghentikan eksekusi yang dijalankannya untuk menghandel routine interupsi. Setelah program interupsi selesai maka prosesor akan melanjutkan eksekusi programnya kembali. Saat sinyal interupsi diterima prosesor ada dua kemungkinan tindakan, yaitu interupsi diterima/ditangguhkan dan interupsi ditolak.
